Poteaux rigides béton CONEKT

Utilisation

Trois hauteurs sont offertes pour les poteaux rigides droits : 500 mm (19,7 po), 700 mm (27,6 po) et 1000 mm (39,4 po).

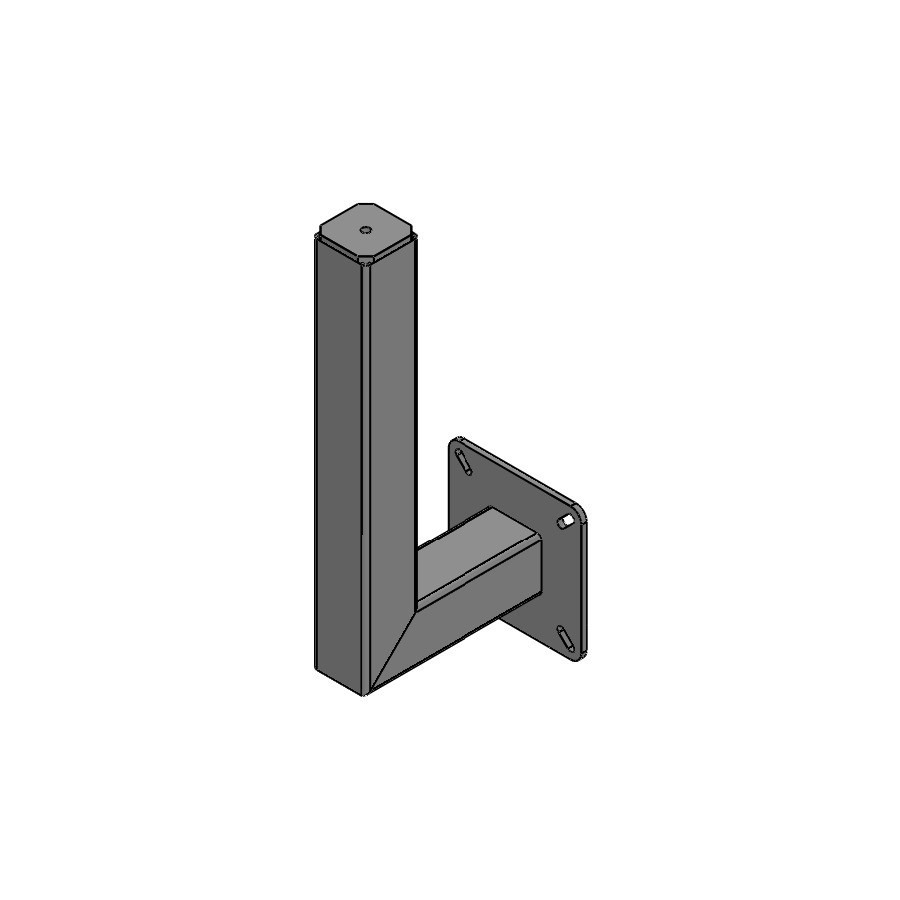

Une hauteur est offerte pour le poteau rigide en L : 700 mm (27,6 po) avec un déport mural de 230 mm (9,1 po) (mesuré au bord de la collerette).

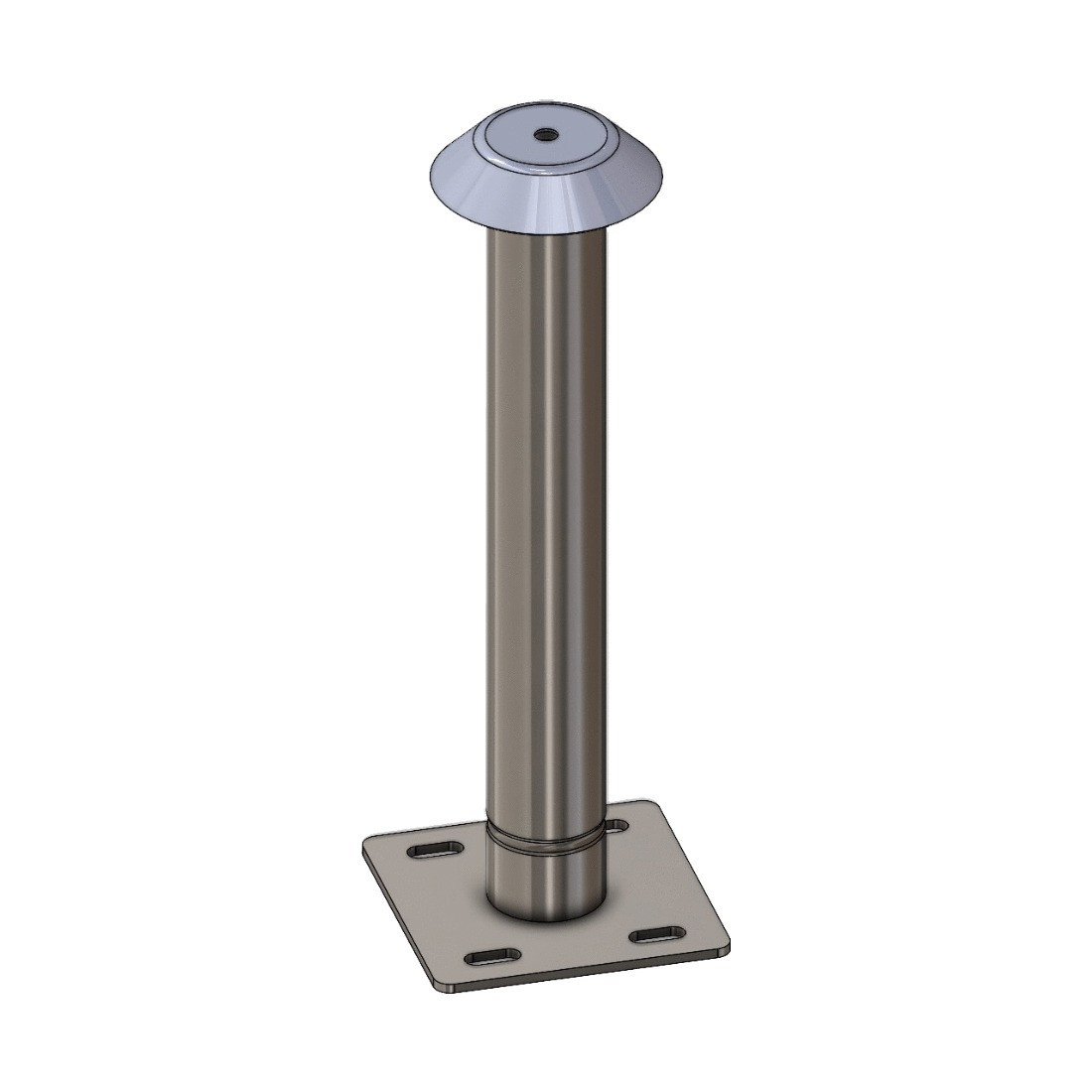

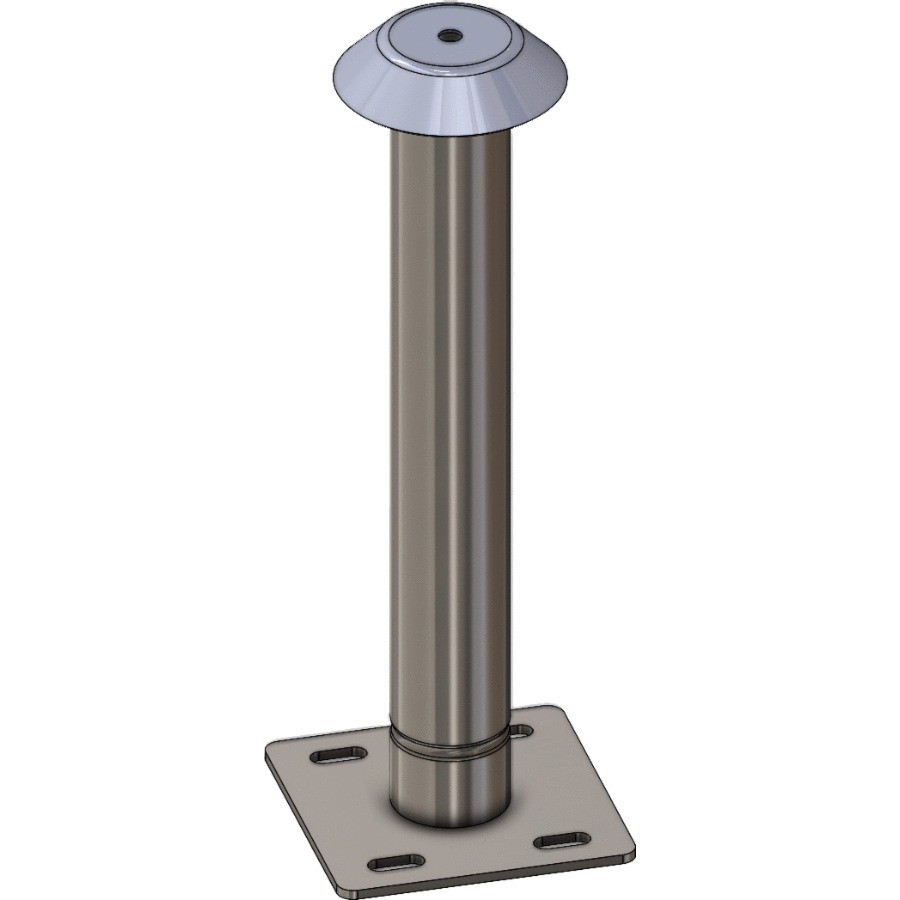

Le poteau rigide béton P500 est de forme ronde, Ø70 mm (2,76 po), avec une rainure située à la base du tube afin de contrôler la déformation et de protéger la zone sensible de soudure. Il permet de brider des supports de 80 à 125 mm (3,1 à 4,9 po) de largeur*.

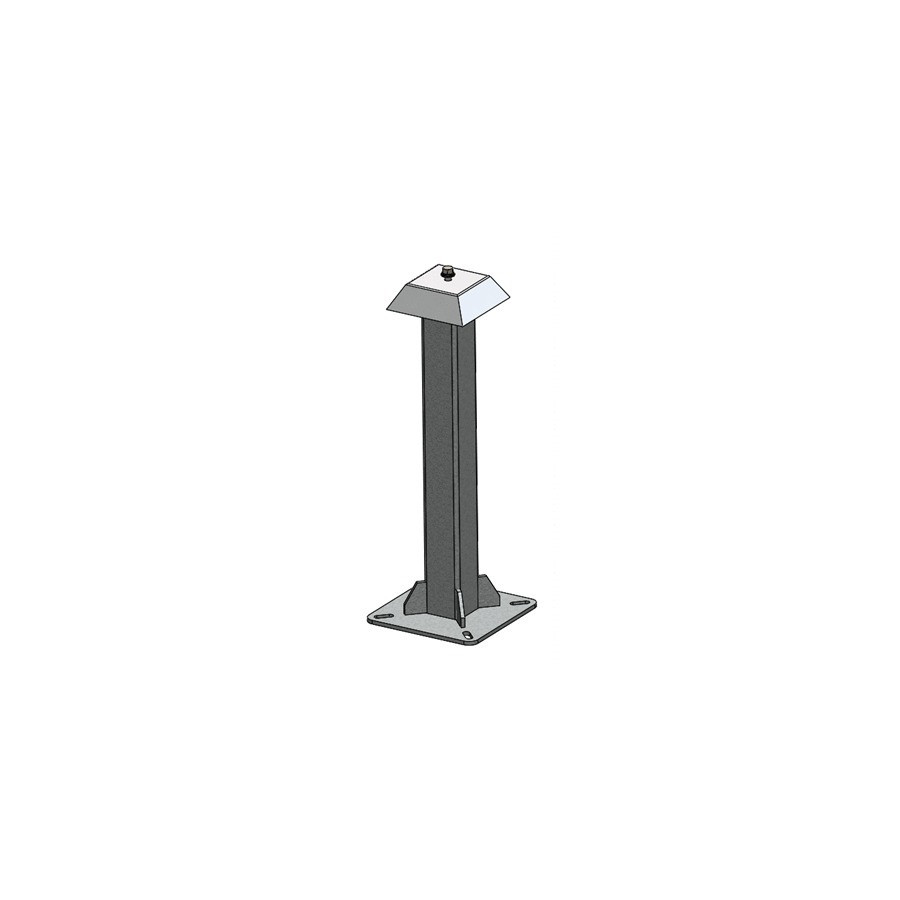

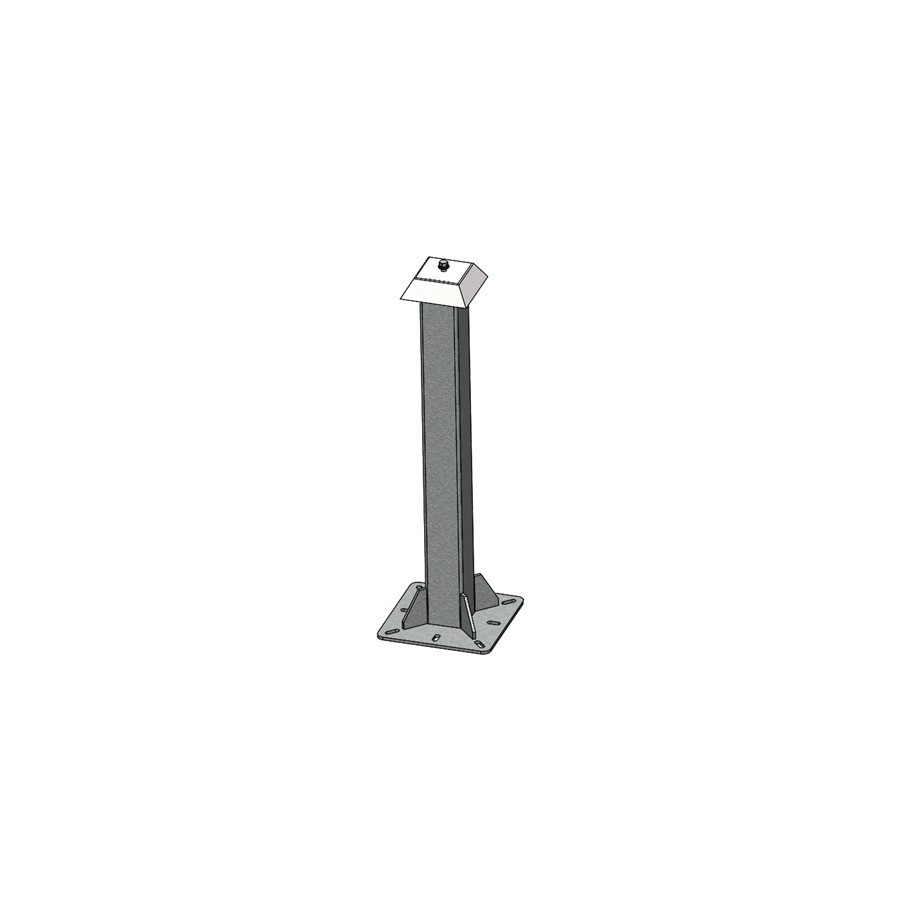

Les poteaux rigides béton P700 et P1000 sont de section carrée de 80 mm (3,1 po) et 100 mm (3,9 po) respectivement. Ils permettent de brider des supports de 80 à 195 mm (3,1 à 7,7 po) et de 100 à 235 mm (3,9 à 9,3 po) respectivement*. Avec ces poteaux, il est nécessaire d'ajouter la platine S11 pour installer les absorbeurs.

Le poteau rigide béton mural déporté PL700 possède une section carrée de 100 mm (3,9 po). Il permet de brider des supports de 100 à 235 mm (3,9 à 9,3 po) de largeur*. Avec ce poteau, l'ajout de la platine S11 est également requis pour installer les absorbeurs.

Ces poteaux rigides sont conçus pour recevoir les lignes de vie CONEKT à rail ou à câble ainsi que tous les points d'ancrage CONEKT conformes à la norme NF EN 795 de type A, C ou D.

*Sous réserve de validation par le bureau d'études.

Les collerettes sont livrées démontées et doivent être assemblées avec les vis et rondelles M12 fournies.

En cas de fixation dans le béton, il est recommandé d'utiliser des ancrages chimiques M12 en acier inoxydable de type HVU HAS.

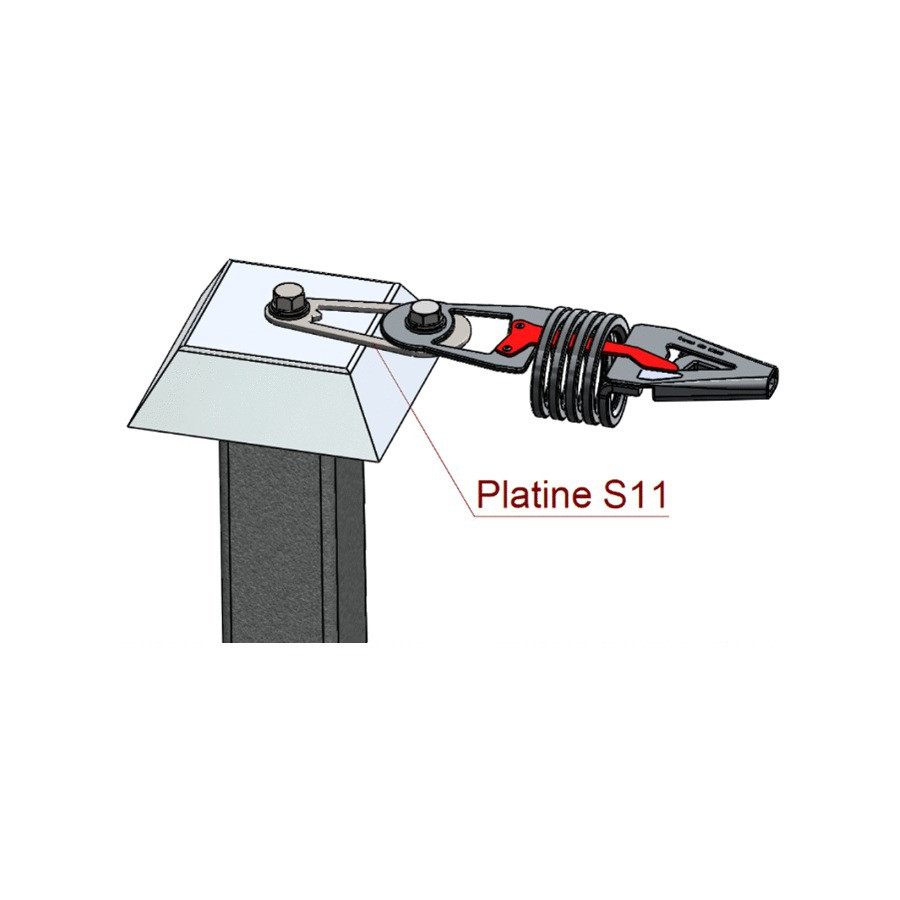

La connexion entre un poteau P700, P1000 ou PL700 et un absorbeur CONEKT nécessite une platine S11.
